DC單向離合器

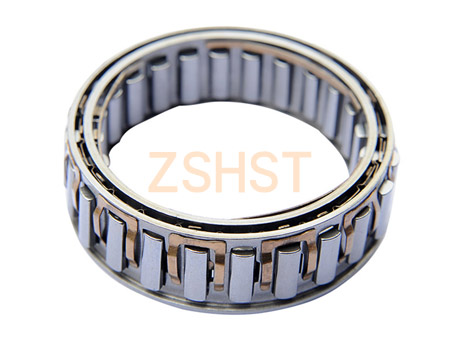

DC型號為不規則作動子保持器單向離合器但不含內環與外環。
此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。

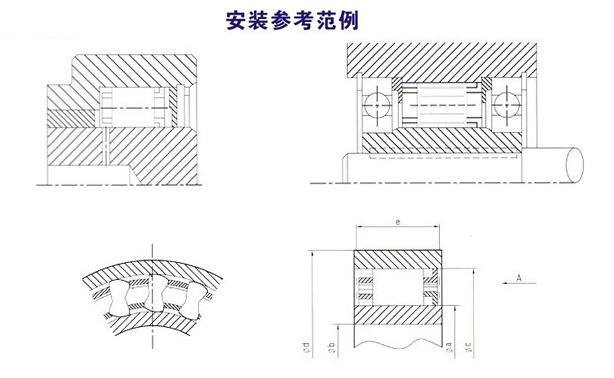

不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小於尺寸“e”，接觸面不 可有任何溝槽以確保功能正常，請參考下頁。
原廠可提供標準型式的內環與外環，請參考下一頁。
若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下表面硬度規格。
研磨加工處理過的接觸面硬度為HRC60~62硬化深度須大於0.6mm。
接觸面之內部硬度為HRC35~45，接觸面之表面光滑度須小於22CLA，接觸面可接受之最大歪斜度為 25mm寬度內0.007mm之歪斜度。
|
型式 |
作動子空間 |
夾子數量 |
作動子數量 |
重量 |
||||||
|
TKN1) |
 |
Phi;c+0.003〔mm〕 |
〔mm〕 |
emin |
Phi;dmin |
Phi;dmax |
||||
|
DC2222G |
50 |
22.225 |
38.885 |
8.33±0.075 |
10.0 |
50 |
17 |
- |
12 |
0.030 |
|
DC2776 |
95 |
27.762 |
44.422 |
8.33±0.075 |
13.5 |
58 |
21 |
- |
14 |
0.055 |
|
DC3034 |
99 |
30.340 |
47.000 |
8.33±0.075 |
13.5 |
62 |
23 |
- |
14 |
0.060 |
|
DC3175(3G) |
127 |
31.750 |
48.410 |
8.33±0.075 |
13.5 |
63 |
24 |
3 |
16 |
0.060 |
|
DC3809A |
220 |
38.092 |
54.752 |
8.33±0.075 |
16.0 |
71 |
29 |
- |
18 |
0.085 |
|
DC4127(3G) |
179 |
41.275 |
57.935 |
8.33±0.075 |
13.5 |
75 |
32 |
3 |
18 |
0.090 |
|
DC4445A |
290 |
44.450 |
61.110 |
8.33±0.075 |
16.0 |
79 |
34 |
- |
20 |
0.095 |
|
DC4912(4C) |
245 |
49.721 |
66.381 |
8.33±0.075 |
13.5 |
86 |
38 |
4 |
22 |
0.100 |
|
DC5476A |
420 |
54.766 |
71.425 |
8.33±0.075 |
16.0 |
92 |
42 |
- |
24 |
0.110 |
|
DC5476A(4G） |
420 |
54.765 |
71.425 |
8.33±0.075 |
16.0 |
92 |
42 |
4 |
24 |
0.130 |
|
DC5476B(4G） |
615 |
54.765 |
71.425 |
8.33±0.075 |
21.0 |
92 |
42 |
4 |
24 |
0.180 |
|
DC5476C（4G） |
792 |
54.765 |
71.425 |
8.33±0.075 |
25.4 |
92 |
42 |
4 |
24 |
0.200 |
|
DC5776A |
483 |
57.760 |
74.420 |
8.33±0.075 |
16.0 |
98 |
44 |
- |
26 |
0.110 |
|
DC63348 |
645 |
63.340 |
80.000 |
8.33±0.075 |
21.0 |
104 |
50 |
- |
26 |
0.175 |
|
DC7221(5G） |
540 |
72.217 |
88.877 |
8.33±0.075 |
13.5 |
115 |
56 |
5 |
30 |
0.140 |
|
DC7221B |
1023 |
72.217 |
88.877 |
8.33±0.075 |
21.0 |
115 |
56 |
- |
30 |
0.185 |
|
DC7221B(5G) |
1023 |
72.217 |
88.877 |
8.33±0.075 |
21.0 |
115 |
56 |
5 |
30 |
0.210 |
|
DC7969C(5C) |
1630 |
79.698 |
96.358 |
8.33±0.075 |
25.4 |
124 |
61 |
5 |
34 |
0.280 |
|
DC8334C |
1645 |
83.340 |
100.000 |
8.33±0.075 |
25.4 |
132 |
65 |
- |
34 |
0.270 |
|
DC8729A |
1000 |
87.290 |
103.960 |
8.33±0.075 |
16.0 |
134 |
67 |
- |
34 |
0.165 |
|
DC10323A(3C)* |
1290 |
103.231** |
119.891 |
8.33±0.075 |
16.0 |
155 |
80 |
3 |
40 |
0.205 |
|
DC12334C* |
3840 |
123.340** |
140.000 |
8.33±0.075 |
25.4 |
184 |
96 |
- |
50 |
0.400 |
|
DC12388C(11C) |
3900 |
123.881 |
142.880 |
9.50±0.10 |
25.4 |
186 |
96 |
11 |
44 |
0.400 |
