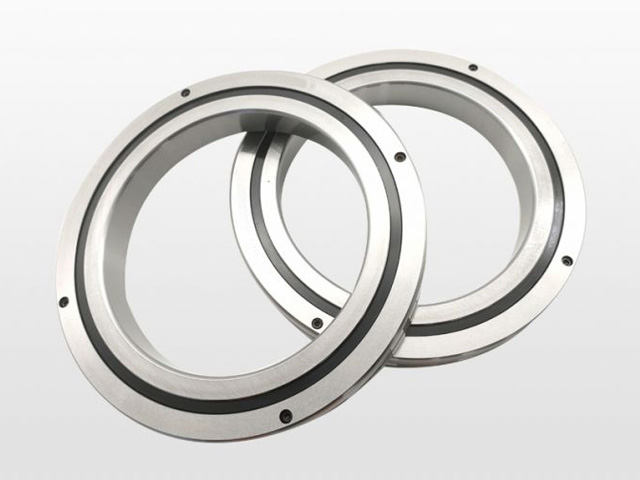

RB型交叉滾子軸承

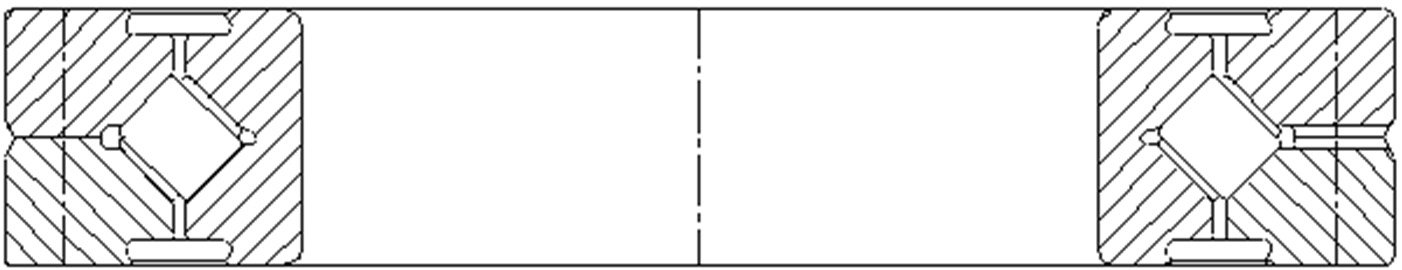

　　RB型交叉圓柱滾子軸承的基本構造為外環是分割型，內環是一體設計，適合于要求內環旋轉精度高。
　　交叉滾子軸承的內外環尺寸被*小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高精度高強度和高剛性的特點，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

型號	內徑	公差	外徑	公差	內圈寬度	公差	外圈寬度	公差	節圓直徑	內圈軸肩	外圈軸肩	重量
	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	B1（mm）	δB1（mm）	Dpw（mm）	ds（mm）	Dh（mm）	m（Kg）
RB2008	20	0/-0.006	36	0/-0.007	8	0/-0.075	8	0/-0.100	27	23.5	30.5	0.04
RB2508	25	0/-0.006	41	0/-0.007	8	0/-0.075	8	0/-0.100	32	28.5	35.5	0.05
RB3010	30	0/-0.006	55	0/-0.009	10	0/-0.075	10	0/-0.100	41.5	37	47	0.12
RB3510	35	0/-0.008	60	0/-0.009	10	0/-0.075	10	0/-0.100	46.5	41	51.5	0.13
RB4010	40	0/-0.008	65	0/-0.009	10	0/-0.075	10	0/-0.100	51.5	47.5	57.5	0.16
RB4510	45	0/-0.008	70	0/-0.009	10	0/-0.075	10	0/-0.100	56.5	51	61.5	0.17
RB5013	50	0/-0.008	80	0/-0.009	13	0/-0.075	13	0/-0.100	64	57.4	72	0.27
RB6013	60	0/-0.009	90	0/-0.010	13	0/-0.075	13	0/-0.100	74	68	82	0.3
RB7013	70	0/-0.009	100	0/-0.010	13	0/-0.075	13	0/-0.100	84	78	92	0.35
RB8016	80	0/-0.009	120	0/-0.010	16	0/-0.075	16	0/-0.100	98	91	111	0.7
RB9016	90	0/-0.010	130	0/-0.011	16	0/-0.075	16	0/-0.100	108	98	118	0.75
RB10016	100	0/-0.010	140	0/-0.011	16	0/-0.075	16	0/-0.100	119.3	109	129	0.83
RB10020	100	0/-0.010	150	0/-0.011	20	0/-0.075	20	0/-0.100	123	113	133	1.45
RB11016	110	0/-0.010	135	0/-0.011	16	0/-0.075	16	0/-0.100	121.8	117	127	0.4
RB11015	110	0/-0.010	145	0/-0.011	15	0/-0.075	15	0/-0.100	126.5	122	136	0.75
RB11020	110	0/-0.010	160	0/-0.013	20	0/-0.075	20	0/-0.100	133	120	143	1.56
RB12016	120	0/-0.010	150	0/-0.011	16	0/-0.075	16	0/-0.100	134.7	127	141	0.72
RB12025	120	0/-0.010	180	0/-0.013	25	0/-0.075	25	0/-0.100	148.7	133	164	2.62
RB13015	130	0/-0.013	160	0/-0.013	15	0/-0.100	15	0/-0.120	144.5	137	152	0.72
RB13025	130	0/-0.013	190	0/-0.015	25	0/-0.100	25	0/-0.120	158	143	174	2.82
RB14016	140	0/-0.013	175	0/-0.013	16	0/-0.100	16	0/-0.120	154.8	147	162	1
RB14025	140	0/-0.013	200	0/-0.015	25	0/-0.100	25	0/-0.120	168	154	185	2.96
RB15013	150	0/-0.013	180	0/-0.013	13	0/-0.100	13	0/-0.120	164	157	172	0.68
RB15025	150	0/-0.013	210	0/-0.015	25	0/-0.100	25	0/-0.120	178	164	194	3.16
RB15030	150	0/-0.013	230	0/-0.015	30	0/-0.100	30	0/-0.120	188	173	211	5.3
RB16025	160	0/-0.013	220	0/-0.015	25	0/-0.100	25	0/-0.120	188.6	173	204	3.14
RB17020	170	0/-0.013	220	0/-0.015	25	0/-0.100	25	0/-0.120	191	184	198	2.21
RB18025	180	0/-0.013	240	0/-0.015	25	0/-0.100	25	0/-0.120	210	195	225	3.44
RB19025	190	0/-0.015	240	0/-0.015	25	0/-0.100	25	0/-0.120	211.9	202	222	2.99
RB20025	200	0/-0.015	260	0/-0.018	25	0/-0.100	25	0/-0.120	230	215	245	4
RB20030	200	0/-0.015	280	0/-0.018	30	0/-0.100	30	0/-0.120	240	221	258	6.7
RB20035	200	0/-0.015	295	0/-0.018	35	0/-0.100	35	0/-0.120	247.7	225	270	9.6
RB22025	220	0/-0.015	280	0/-0.018	25	0/-0.100	25	0/-0.120	250.1	235	265	4.1
RB24025	240	0/-0.015	300	0/-0.018	25	0/-0.100	25	0/-0.120	269	256	281	4.5
RB25025	250	0/-0.015	310	0/-0.018	25	0/-0.100	25	0/-0.120	277.5	265	290	5
RB25030	250	0/-0.015	330	0/-0.020	30	0/-0.100	30	0/-0.120	287.5	269	306	8.1
RB25040	250	0/-0.015	355	0/-0.020	40	0/-0.100	40	0/-0.120	300.7	275	326	14.8
RB30025	300	0/-0.018	360	0/-0.020	25	0/-0.120	25	0/-0.150	328	315	340	5.9
RB30035	300	0/-0.018	395	0/-0.020	35	0/-0.120	35	0/-0.150	345	322	368	13.4
RB30040	300	0/-0.018	405	0/-0.023	40	0/-0.120	40	0/-0.150	351.6	326	377	17.2
RB35020	350	0/-0.023	400	0/-0.020	20	0/-0.150	20	0/-0.200	373.4	363	383	3.9
RB40035	400	0/-0.023	480	0/-0.023	35	0/-0.150	35	0/-0.200	440.3	422	459	14.5
RB40040	400	0/-0.023	510	0/-0.028	40	0/-0.150	40	0/-0.200	453.4	428	479	23.5
RB45025	450	0/-0.035	500	0/-0.023	25	0/-0.150	25	0/-0.200	474	464	484	6.6
RB50025	500	0/-0.035	550	0/-0.028	25	0/-0.150	25	0/-0.200	524.2	514	534	7.3
RB50040	500	0/-0.035	600	0/-0.028	40	0/-0.150	40	0/-0.200	548.8	526	572	26
RB50050	500	0/-0.035	625	0/-0.028	50	0/-0.150	50	0/-0.200	561.6	536	587	41.7
RB60040	600	0/-0.040	700	0/-0.035	40	0/-0.150	40	0/-0.200	650	627	673	29
RB70045	700	0/-0.075	815	0/-0.100	45	0/-0.150	45	0/-0.200	753.5	731	777	46
RB80070	800	0/-0.075	950	0/-0.100	70	0/-0.150	70	0/-0.200	868.1	836	900	105
RB90070	900	0/-0.100	1050	0/-0.125	70	0/-0.300	70	0/-0.400	969	937	1001	120
RB1000110	1000	0/-0.100	1250	0/-0.125	110	0/-0.300	110	0/-0.400	1114	1057	1171	360
RB1250110	1250	0/-0.125	1500	0/-0.160	110	0/-0.300	110	0/-0.400	1365.8	1308	1423	440

1、具有出色的旋轉精度
　　RB型交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜所滾子之間相互摩擦，又防止了旋轉扭矩的增加。另外，不會發生滾子的方接觸現象或者鎖死現象；同時因為內外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。
2、操作安裝簡化
　　被分割成2部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
　　因為滾子呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
4、大幅節省安裝空間
　　RB型交叉滾子軸承的內外環尺寸被小限度的小型化，特別是超薄結構是接近限的小型尺寸，并且具有高精度高強度和高剛性的特點，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。
5、轉速能力高
6、減少軸長度和加工成本，熱膨脹導致幾何尺寸的變化有限
7、采用尼龍分隔器，轉動慣量低，啟動扭矩低，易于控制角分度
8、優化預緊力，剛度大，引導滾子運轉精度高
9、滲碳鋼提供優良的抗沖擊力和表面抗磨能力
10、簡單但潤滑充分
